一、 方案概述



高大空间是指5-30米的大型空间场所，如工业厂房、仓库、飞机维修中心、物流中心、大型体育馆和展览馆、汽车4S店等。该方案采用吸风式轴流风机，制热工况下有效回收聚散在屋顶的热量，使通过屋顶的热量损失减小到最小限度，达到节能效果，











一、 选型



通常高大空间场所采暖使用的热媒是90-70℃低温热水，建议选用GD型吊装式暖风机。

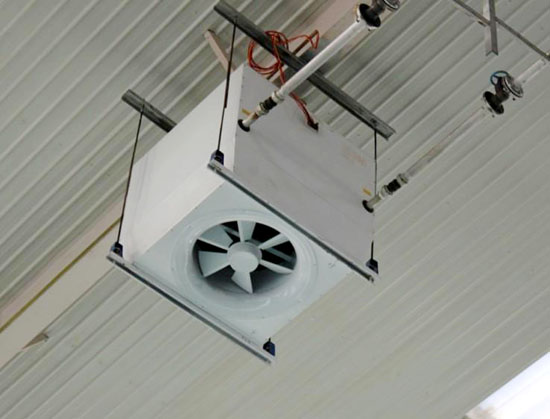

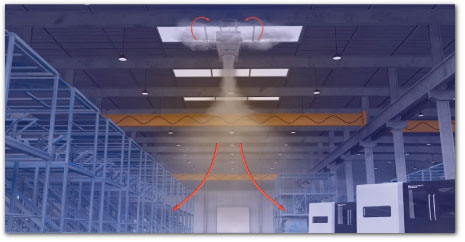

GD型吊装式暖风机主要由外转子轴流风机、高效热交换器和可调节旋流喷口组成，高大空间专用暖风机吊装在屋顶，通过设备内的热交换器实现对空气的加热，然后利用高效的旋流喷口将热空气由上而下均匀的分布到空间各处，消除室内不良温度层。

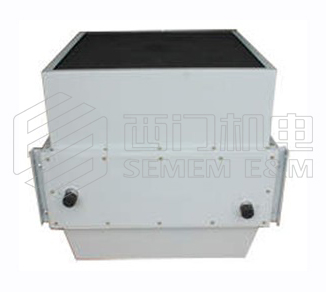

GD型暖风机



三、 举例

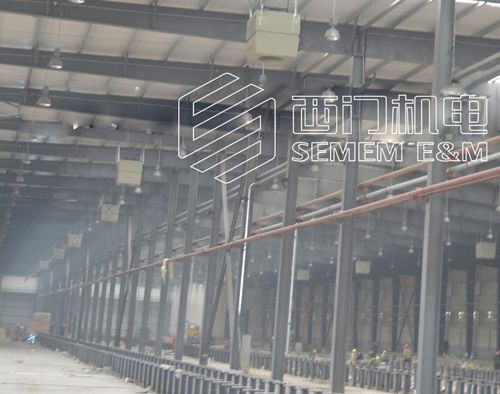

现场参数：一工程机械现代化高大厂房采暖，长150米宽45米高约25米，采暖热媒是90℃热水，室外计算温度-10℃，保证室内采暖温度达到10℃。总共有3跨，每跨有15米。

解决方案：（1）确定暖风机型号

                         根据现场热媒是90℃的热水，建议选用GD-5型吊装式暖风机。

                （2）确定暖风机数量

                       查GD型暖风机技术性能参数知，GD-5暖风机散热量是45KW，依据经验单台暖风机的采暖面积是225㎡

                         n=150×45/225=30台，
