DS200型 超声波液位控制器
（超声波液位计）

DS200Y型                       DS200K型

DS200型超声波液位控制器 概述
DS200型超声波液位控制器，是一种智能非接触式液位测量控制器。产品具有发射功率可调整，全量程内增益控制，自动温度补偿等功能，能识别虚假信号，从而有效去除各种干扰信号。本系列产品可广泛用于各种液体的液位和固体物位测量。

DS200型超声波液位控制器 产品特点
采用SMD技术，提高仪器的可靠性。
自动功率调整、增益控制、温度补偿。
先进的检测技术，丰富的软件功能适应各种复杂环境。
具有干扰回波的抑止功能保证测量数据的真实性。
16位D/A转换，提高电流输出的精度和分辨率。
传感器可采用聚四氟乙烯材料，用于各种腐蚀性场合。

DS200型超声波液位控制器 工作原理
超声波传感器在微处理器的控制下，发射和接收超声波，并由超声波在空气中的传播时间t来计算超声传感器与被测物之间的距离s，由于声波在空气中的传播速度V是一定的，则根据：s=Vt/2可计算出s，又因为超声传感器与容器的底部的距离S是一定的，则被测液位h=S-s。

DS200Y型一体式超声波液位控制器 产品型号表

DS200K型分体式超声波液位控制器 产品型号表

DS200Y型一体式两线制超声波液位控制器 技术参数
工作电源：DC-24v（18v-30v）
信号输出：4-20mA (两线制)
工作量程：0-5m、0-10m、0-15m
工作盲区：20mm-0.6m
工作压力：常压
分辨率：量程＜10m：1mm；量程≥ 10m：1cm
精确度：0.25%,0.5%
环境温度：-25℃-+70℃
防护等级：IP65
温度分辨率： 0.125℃

DS200Y型一体式四线制超声波液位控制器 技术参数
工作电源：AC220V、DC24V
信号输出：4-20mA(16位D/A，750欧姆负载) ，或RS485
工作量程：0-5m、0-10m、0-15m、0-20m
控制输出：二路继电器，可编程。
工作盲区：20mm- 0.6m
工作压力：常压
分辨率：量程≤ 15m：1mm ；量程＞15m：1cm
精确度：0.25%、0.5%
环境温度：-25℃-+70℃
防护等级：IP65
温度分辨率：0.125℃

DS200K型分体式超声波液位控制器 技术参数
工作电源：AC-220V、DC-24V
信号输出：4-20mA(16位D/A，750欧姆负载) ，或RS485
工作量程：0-5m、0-10m、0-15m、0-20m、0-30m、0-40m
控制输出：四路继电器,可编程
工作盲区：20mm-1.0m
工作压力：常压
分辨率：量程≤ 15m：1mm；量程＞15m：1cm
精确度：0.25%、0.5%
环境温度：变送器：-25℃-+70℃；传感器：-25℃-+80℃
防护等级：变送器：IP65；传感器：IP67
显示方式：16位×2 LCD背光

DS200Y型一体式超声波液位控制器 安装

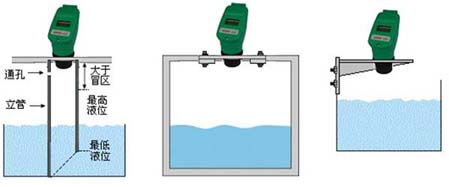

   立管式安装示意图            法兰式安装示意图           支架式安装示意图

DS200K型分体式超声波液位控制器 外形尺寸

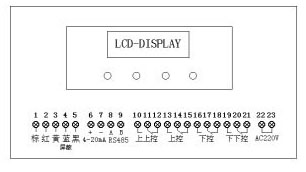

DS200K型分体式超声波液位控制器 接线示意图
