TH-1型 无线液位显控仪
（短波通讯）

1.TH-1型短波式无线液位显控仪 概述
TH-1型无线液位显控仪，主要是为远距离水塔水位监控而设计的智能化仪器，可以配套液深信号器、动力柜，组成一套先进的液位显控设备。它不但可以监视水位的变化，同时还可以自动控制水泵的启停。
TH-1型无线液位显控仪由发送机、接收机、及天线等组成，发送机安装在水塔内，接收机装设在水泵房。在时序电路的控制下，发送机可以显示水深数值，并将水深信号数据通过发射天线传输到水泵房的接收机，接收机同步显示水深数值，并且时刻比较水位是否超过上、下限，超限报警，并向动力柜输出控制信号，启、停水泵。

1. 连续显示水深，全自动控制水位
2. 发送机电源交流、直流两用，安装更方便，并具有节能运行设定。
3. 发送机自加温功能，高寒地区适应
4. 收、发机对讲功能，调试、维护更方便
5. 收、发频率可调功能，抗干扰；

2.TH-1型短波式无线液位显控仪 主要技术指标
①电源：AC220V±10％? 50Hz
④输出：接点（无源，常开/常闭，容量220VAC/5A）
⑤控制范围：0…100m（与液深信号器的量程对应）
⑥灵敏度：0.01m
②液深信号输入：4…20mA（自带DC24V馈电）
③遥测距离：0…10Km
⑦工作环境：温度-20℃…＋50℃，相对湿度＜90％，无疑露
⑧外形尺寸（发射机、接收机）：宽310×厚100×深250（mm），台式机箱
⑨重??? 量：发射机4.3Kg，接收机4.5Kg

3.TH-1型短波式无线液位显控仪 典型应用

4.TH-1型短波式无线液位显控仪 接收机输出端子
①端子1、2为连锁接点输出。静态时常开，水深低于下限时闭合并保持（启泵），至水深超过上限时断开并保持（停泵），反复工作。
②端子5、6为常开接点，水深低于下限时闭合（启泵），闭合时间5S；端子3、4为常闭接点，水深超过上限时断开（停泵），断开时间5S。

5.TH-1型短波式无线液位显控仪 发送机安装

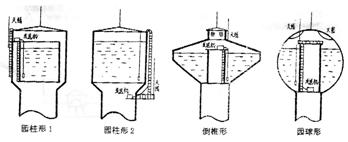

发送机在水塔内安放的位置根据水塔的不同结构而定，最好放置冬暖夏凉处，下图为几种常见的安装示意图供参考。如果是山顶水槽，可制做一个有通风孔且防雨的铁箱（右图），将发送机放在其中。
对于雷电多发地区，应安装避雷器。
