管道式汽水混合加热器管径

（汽水混合器加热器现场剖析1）

        事例：2011年，保定乐凯订购我厂HQS型汽水混合加热器1套，用于工厂家属区采暖热水循环加热。

        订货工况：蒸汽压力0.9MPa，温度175℃，水流量105t/h，水温70-95℃。

        供货设备：HQS-250-105N型汽水混合加热器（标准型号）

        调试状况：噪音、振动。

        状况原因：现场蒸汽管径太小（ø40mm），加热器实际工作压力太低。

        解决办法：现场蒸汽管径增大（ø100mm），理由如下状况剖析。

        运行状况：运行平稳，无噪音、无振动。

状况剖析：

        1、HQS-250-105N型汽水混合加热器，技术参数：在0.5MPa蒸汽压力下，流量105 t /h，温差70-95℃，蒸汽耗量3.966 t/h。

        2、HQS-250-105N型汽水混合加热器，标准配管：进出水管径DN200、蒸汽管径DN150。

        3、按现场条件计算（蒸汽压力0.9MPa、温度175℃），输送蒸汽量3.93t/h，需要蒸汽管径ø 100mm。附《计算书》。

        4、在现场条件下，由于蒸汽管道很小（ø40mm），蒸汽压力损失很大，蒸汽在汽水混合加热器的实际工作压力很小。

        5、由于蒸汽在汽水混合加热器的实际工作压力很小，水回流至蒸汽容腔，使蒸汽与水面接触换热，接触面水瞬间汽化膨胀，而产生爆炸声音。如水珠掉入油锅，会产生爆炸声音，是同一个道理。

        6、由于蒸汽在汽水混合加热器的实际工作压力很小，回流水堵塞蒸汽流通后，蒸汽压力必然回升，当压力回升到大于水压时，蒸汽挤压回流水冲向水容腔而产生震动。即我们常说的水锤。

        7、如此反复，就是噪音、振动。

        8、总结：蒸汽管径，会影响蒸汽的实际工作压力，会影响汽水混合加热器的正常运行。

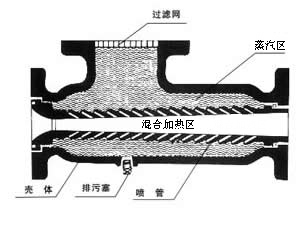

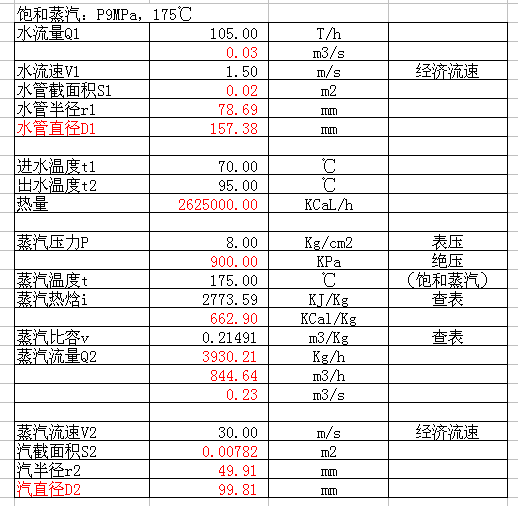

附《计算书》：
