管道式汽水混合加热器是生产生活热水及热水采暖系统中最理想的蒸汽加热水设备，主要应用在循环加热器系统及开放式蒸汽加热水系统中。西门小编特意整理了管道式汽水混合加热器在这两大系统里的安装示意图，这对于系统设计人员与产品安装技术员有很大的实际参考价值。

一、管道式汽水混合加热器循环系统图的

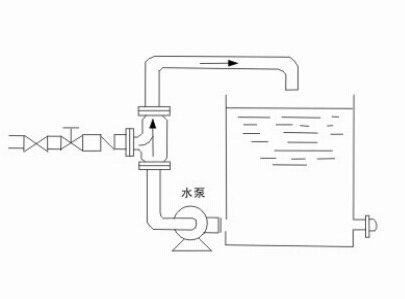

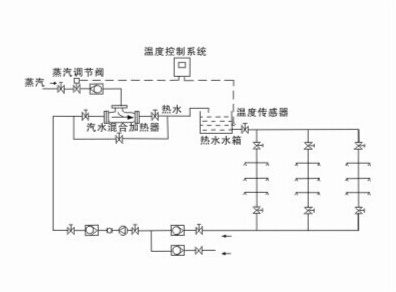

      1、用于生活热水系统

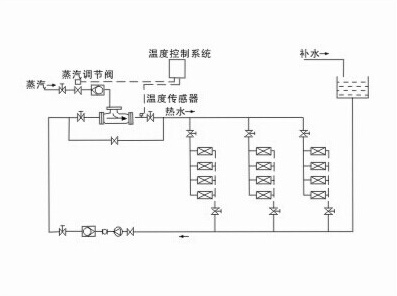

      2、用于空调采暖系统

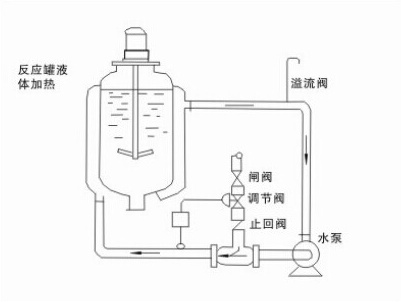

      3、用于反应罐液体加热

      4、用于泳池加热

二、管道式汽水混合加热器开式系统

      通过管道式汽水混合加热器一次性加热后,热水直接送往浴池、热水箱、浴室及其它生活用水，在开式系统中，在未通入蒸汽时，标准流量通过加热器的水头损失为5米水柱，通入蒸汽后水头损失可忽略不计。

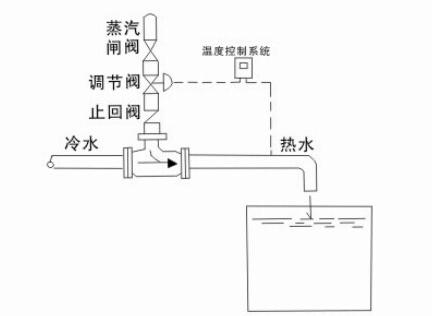

      1、用于电厂生水、卫生热水及工业工艺水加热


       加热器(配温控及阀组)-水泵-生水水箱

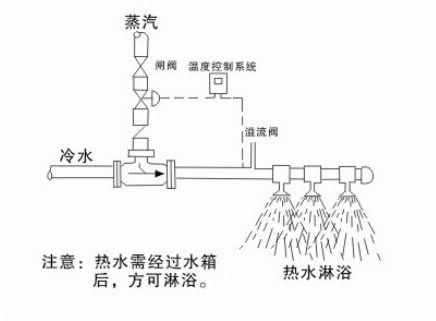

        2、用于卫水淋浴系统

       加热器(配温控及阀组)-热水箱-淋浴喷头

       注：在卫生淋浴系统中热水需经过热水箱后，方可淋浴，以防烫伤。

      以上安装系统图方案由湖南西门机电科技有限公司根据管道式汽水混合加热器常用应用情况进行设计。如果还有特别要求，可根据实际需求进行免费专业设计，并提供技术支持，欢迎来电咨询：400-018-1846。
