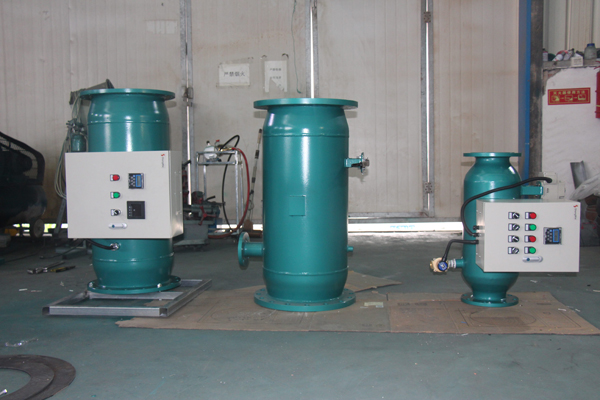

SEMEM_DPG自动排污过滤器
一.产品功能 可以过滤水中的各种机械杂质,确保系统设备的安全可靠运行。
二.适用范围 适用于各种供水系统、煤矿水、工艺水系统及工业冷却水系统,特别是二十四小时连续运行的不停机系统。
三.产品特点
1.网筒采用锥形不锈钢滤筒,清洗时杂质能在负水压水流的冲击下瞬时均匀排出。
2.滤网采用尖端向外的V型断面网筒,过滤和反冲洗时不糊网易清洗。
四.技术参数
1.处理效果
1.过滤精度:可达到10μm,可根据用户需求选择;
2.过滤效率:80%-99%。
2.工作环境参数
1.工作压力:≤1.6MPa;
2.工作温度:-25℃—+95℃。
3.压力损失:≤0.002Mpa。
五.工作原理
全自动过滤器主要由筒体、不锈钢滤网、蝶阀及排污装置所组成。当过滤器工作时,蝶阀开启,水流由入口进入过滤器,经过滤网过滤流出系统。过滤器需要排污时,关闭蝶阀,打开排污阀,水流经滤网后半段外侧流入内侧,经前半段过滤,部分水流由出口流入系统,剩余水流由滤网后半段外侧流入内侧,经排污口排出,起到反向自动冲洗滤网作用。
六.规格型号及外型尺寸

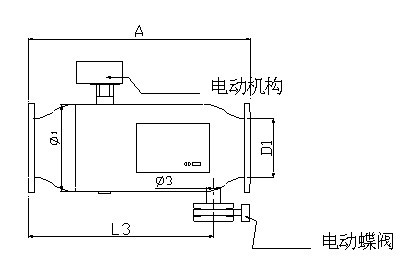

1.外型尺寸图
2. 全自动反冲洗过滤器规格型号一览表
型号 |
进出水口径 D1(mm) |
处理流量 (M/h3) |
外形尺寸(mm) |
重量 (Kg) |
|||
罐体直径 D1(mm) |
排污口径 D |
A | L3 | ||||
DPG-50 | 50 | 8 | 108 | 25 | 410 | 295 | 25 |
DPG-65 | 65 | 15 | 133 | 25 | 500 | 360 | 64 |
DPG-80 | 80 | 25 | 133 | 25 | 500 | 360 | 97 |
DPG-100 | 100 | 50 | 159 | 40 | 580 | 470 | 125 |
DPG-125 | 125 | 80 | 219 | 40 | 640 | 530 | 173 |
DPG-150 | 150 | 130 | 273 | 50 | 730 | 610 | 168 |
DPG-200 | 200 | 250 | 325 | 50 | 900 | 750 | 192 |
DPG-250 | 250 | 430 | 426 | 50 | 1050 | 900 | 226 |
DPG-300 | 300 | 610 | 480 | 65 | 1350 | 1100 | 349 |
DPG-350 | 350 | 800 | 530 | 65 | 1450 | 1250 | 480 |
DPG-400 | 400 | 1100 | 630 | 65 | 1600 | 1350 | 540 |
DPG-450 | 450 | 1400 | 720 | 100 | 1800 | 1500 | 690 |
DPG-500 | 500 | 1700 | 820 | 100 | 2000 | 1650 | 830 |
DPG-600 | 600 | 920 | 150 | 2200 | 1800 | 980 |
七.选用说明
1.设备选型 设备选型前,必须明确过滤精度、工作压力、进出水口方向、排污方式等参数。
2.设备安装 a.安装时须注意壳体上的箭头方向(水平或向下与介质流动方向一致);
b.设置旁通管路,以便在过滤器进行清洗或发生故障时不影响系统的正常运行; c.过滤器与水质处理设备配套使用时,应安装在水质处理设备进水口之前;
d.该设备部的安装在负压区。

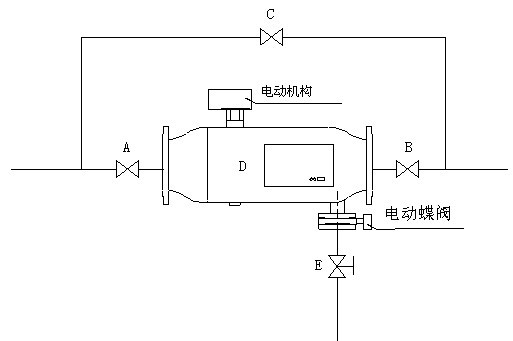

八.工作原理示意图
A进水阀 B出水阀 C旁通阀 D设备 E排污阀
九、使用说明
1. 系统运行前应检查管路安装是否正确。
2. 对系统管路进行冲洗,此时设备进出水口阀门必须关闭,打开旁通阀门。
3. 检查无误后,开启进水阀、出水阀、关闭旁通阀、排污阀。

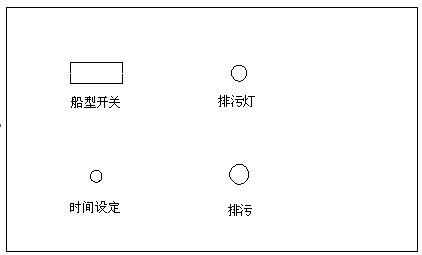

4. 电控箱操作说明
1) 按动船型开关,电源指示灯亮,过滤器进行正常运行状态(每次接通电源,机器先排污后复位,进入运行状态)。
2) 排污时间的设定,设备出厂默认的排污时间为1min,客户可根据需要自行设定排污时间,设定范围为0—3min,设备的排污是由压差控制的,压差为0.05MPa时,设备开始排污,排污时,排污指示灯亮。调整压差的方法就是调整压差开关(改变压差可以参考接线盒内的压差值刻度指示及说明,顺时针转动调节旋钮可使压差设定值增大)直到设定为所需压差值。
3) 为了方便用户,该设备设定了强制排污按钮,可人为干扰进行强制排污。 注意:系统长期停止运行或季节性停止运行,在系统停止运行前,在水中投加适量缓蚀剂,并采取满水湿保护的措施,以减小腐蚀,保护系统。
