XL旋流除砂器

SEMEM_XL旋流除砂器

更新 2020-12-13   阅读   点赞

产品描述:旋流除砂器,我公司研制的XL型旋流除砂器,集旋流与过滤于一体,主要用来清除地下水和包括地下热水及其它水源中的固体颗粒,在给水处理领域实现除砂、降浊、固液分离等效果显著。

产品介绍

SEMEM_XL旋流除砂器
(旋流除砂器)

电子水处理器,反冲洗过滤器图集



 一.产品功能

我公司研制的XL型旋流除砂器,集旋流与过滤于一体,主要用来清除地下水和包括地下热水及其它水源中的固体颗粒,在给水处理领域实现除砂、降浊、 固液分离等效果显著。





 二.适用范围

1.主要适用于原水、补水的水质处理及控制;如:河水、井水除砂,洗煤水、工业选矿、固液分离、液体除气以及非互溶液体的分离等;

2.可广泛适用于水源热泵系统,采暖水,中央空调冷却水、冷冻水,钢铁、发电、化工及其它工矿企业,自来水、海水、地表水、地下水等。



三.产品特点

解决了传统旋流除(砂污)器对比重小的污物,如悬浮物、树叶、纸屑等处理困难的难题。除污效率高,清污方便,取消以往除污器前后阀门及旁通管,阻力小、且恒定不变等优点,结构简单,成本低廉,易于安装和操作,几乎不需要维护;已经被列入国家《城市供热手册》和吉林省标准《水暖设计技术统一措施》。



四.技术参数

1.处理效果除砂直径:>0.1mm; 出水浊度:≤10度; 水头损失:<0.02Mpa;进水水质原水浊度:≥300度; 进水压力:≤0.25 Mpa;工作温度:常温。



五.工作原理

XL型旋流除砂器是根据流体中的固体颗粒在除砂器里旋转流动时的筛分原理制成的,再加以过滤装置组合而成的新型分离装置。 当水流在一定的压力下从除砂器进水口切向进入设备后,产生强烈的旋转运动,由于砂水密度不同,在离心力、向心力、流体曳力的共同作用下,使密度低的水上升,由出水口排出,密度大的砂粒由设备底部排污口排出。沿水流共同上浮的个别微小颗粒再由第二级过滤装置过滤,从而达到除砂的目的。 较目前市场上的除砂器,增加了过滤单元(过滤精度可由用户选定),具有除砂率高,节省空间,对个别微小颗粒的漏捕率低、工作状态稳定优点。



六.外型尺寸

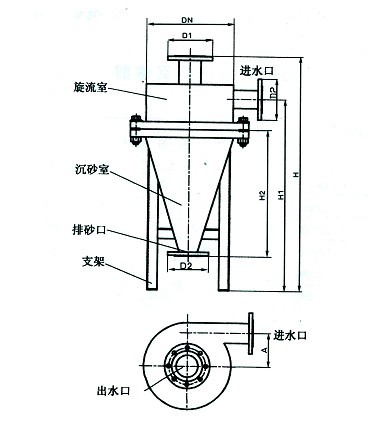

①.外型尺寸图

②.规格型号一览表旋流除砂器规格型号一览表型号

型号

流量处理

(m3/h)

进水口

(mm)

出水口

(mm)

外形尺寸(mm)
罐体尺寸  Φ×H3   排沙口  Φ1   H1 H3
DN-40 4 40 40 300X860 40 640 200
DN-50 8 50 50 300X910 50 680 200
DN-65 15 65 65 300X1030 50 780 200
DN-80 25 80 80 300X1095 65 830 250
DN-100 50 100 100 300X1205 80 920 250
DN-125 80 125 125 400X1310 80 980 250
DN-150 130 150 150 500X1410 80 1010 250
DN-200 250 200 200 600X1550 100 1065 300
DN-250 430 250 250 800X1750 100 1170 300
DN-300 610 300 300 900X1990 125 1375 300
DN-350 800 350 350 1000X2200 150 1520 300
DN-400 1100 400 400 1200X2400 150 1685 300
DN-450 1400 450 450 1400X2660 200 1830 350
DN-500 1700 500 500 1400X2800 200 1950 350
DN-600 2500 600 600 1800X3300 200 2245 350



七.选用说明

 1.设备选型

(1).在设备选型前,必须明确: a.与除砂器进出水口连接管路的公称直径和连接方法; b.工作压力; c.旋流方向及管口相对位置。

(2).根据系统处理流量或过滤精度,可选择多台“旋流除砂(污)器”串联或并联使用。

(3).对于精度要求较高的系统,应根据过滤精度的要求,在“旋流除砂(污)器之后选择安装精度较高的过滤器,以免系统堵塞。

2.设备安装

(1).安装示意图

(2).设备可直接置于地上或大基础安装,地面或基础必须平整。

(3).设备进出水管道及安装方向,必须严格按设备上标识进行。

(4).设备外壳的距离,原则上不应小于300mm。

3.设备使用

(1).开启排污阀时,要用力均匀,避免人为损坏。

(2).新系统初运行48小时后,打开手孔检查清理机内杂物。
