SEMEM_SRL钢铝散热器

更新 2022-03-30 阅读点赞

SRL钢铝散热器

1、SRL钢铝复合散热器是标准图集型号散热器，由碳钢框架、钢铝复合散热排管组成；

2、SRL散热器的散热管采用框架固定、结构紧凑、传热性好、防腐蚀性强、安装方便、在长期的冷热工况下不易变形，寿命长；
3、钢铝复合散热器既适用于蒸汽又适用于热水系统，用于热风采暖、空气调节及干燥装置的空气加热，在工业企业的生产加工，采暖通风系统中广泛应用；
4、SRL散热器整体轧制翅片光滑无毛刺，无皱折，易清洗，在采暖通风湿式冷却时易排除翅片外表的凝结水，在烘干、加热的换热场合不易结尘、结垢。

SRL钢铝散热器

二、SRL钢铝散热器结构特点

1、结构紧凑：采用钢管扎铝翅片，接触紧密，散热性能好；
2、节约成本：散热器的价格远低于热风炉价格，性价比高；
3、精心加工： SRL散热器的加工技术先进，严格的质保体系；
4、便于安装：安装、使用、维护简单方面，劳动强度低；
5、钢铝轧制：钢铝复合散热器无接触热阻，强度高，热膨胀性能好，换热效果好。

三、SRL钢铝复合散热器型号含义

SRL①×②/③ --表示型号；

① — 表示按通风正截面长度（分米）化整；

② — 表示按通风正截面宽度（分米）化整；

③—表示散热管的排数

例：SRL12×5/3

表示通风正截面的长1250mm、宽545mm，3排翅片管。

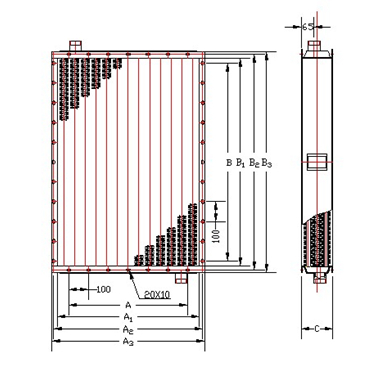

四、SRL钢铝复合散热器技术参数

SRL钢铝复合散热参数

型号	通风净截面积 (m2)	散热面积 (m2)	热媒	管束数 (根)	受热面积 (m2)	尺寸（mm）									连接管 (寸)	重量 (kg)
型号	通风净截面积 (m2)	散热面积 (m2)	热媒	管束数 (根)	受热面积 (m2)	A	B	A1	B1	A2	B2	A3	B3	C	连接管 (寸)	重量 (kg)
SRL5×5/3	0.11	16.7	蒸汽或热水	35	0.88	500	400	545	500	575	540	605	570	180	1 1/4"	51
SRL5×5/2	0.11	11		23	0.58		400		500		540		570	150		38
SRL10×5/3	0.22	34		35	1.76		900		1000		1040		1070	180		83
SRL10×5/2	0.22	22.3		23	1.16		900		1000		1040		1070	150		50
SRL12×5/3	0.27	42.6		35	2.2		1200		1250		1290		1320	180		99
SRL12×5/2	0.27	28		23	1.45		1200		1250		1290		1320	150		71
SRL6×6/3	0.15	23.6		41	1.24	600	500	635	600	665	640	695	670	180	1 1/2"	66
SRL6×6/2	0.15	15.6		27	0.82		500		600		640		670	150		43
SRL10×6/3	0.26	39.8		41	2.06		900		1000		1040		1070	180		95
SRL10×6/2	0.26	26.2		27	1.36		900		1000		1040		1070	150		49
SRL12×6/3	0.32	49.9		41	2.58		1200		1250		1290		1320	180		113
SRL12×6/2	0.32	32.9		27	1.7		1200		1250		1290		1320	150		81
SRL15×6/3	0.39	60		41	3.09		1400		1500		1540		1570	180		131
SRL15×6/2	0.39	39.5		27	2.04		1400		1500		1540		1570	150		94
SRL24×6/3	0.6	95.8		41	4.89		2300		2400		2440		2470	180		197
SRL24×6/2	0.6	63.1		27	3.23		2300		2400		2440		2470	150		138
SRL7×7/3	0.21	31.7		47	1.65	700	600	725	700	755	740	785	770	180	2"	83
SRL7×7/2	0.21	20.9		31	1.09		600		700		740		770	150		60
SRL10×7/3	0.3	45.7		47	2.36		900		1000		1040		1070	180		107
SRL10×7/2	0.3	31		31	1.56		900		1000		1040		1070	150		77
SRL12×7/3	0.37	57.2		47	2.96		1200		1250		1290		1320	180		127
SRL12×7/2	0.37	37.8		31	1.95		1200		1250		1290		1320	150		91
SRL14×7/3	0.43	66.1		47	3.41		1400		1450		1490		1520	180		144
SRL14×7/2	0.43	43.6		31	2.25		1400		1450		1490		1520	150		102
SRL15×7/3	0.45	68.8		47	3.54		1400		1500		1540		1570	180		148
SRL15×7/2	0.45	45.4		31	2.34		1400		1500		1540		1570	150		105
SRL17×7/3	0.5	80.4		47	4.13		1700		1750		1790		1820	180		169
SRL17×7/2	0.5	53.1		31	2.73		1700		1750		1790		1820	150		120
SRL22×7/3	0.66	101.3		47	5.21		2100		2200		2240		2270	180		196
SRL22×7/2	0.66	66.8		31	3.43		2100		2200		2240		2270	150		145
SRL15x10/3	0.69	95.2		65	4.91	900	1400	995	1500	1025	1540	1055	1570	180	2 1/2"	215
SRL15x10/2	0.69	63		43	3.25		1400		1500		1540		1570	150		140
SRL17x10/3	0.74	114.4		65	5.72		1700		1750		1790		1820	180		226
SRL17x10/2	0.74	73.6		43	3.89		1700		1750		1790		1820	150		159
SRL20×10/3	0.85	127.5		65	6.54		1900		2000		2040		2070	180		252
SRL20×10/2	0.85	84.2		43	4.33		1900		2000		2040		2070	150		177
SRL14×8/2	0.54	50.7		35	2.55	800	1400	815	1450	845	1490	875	1520	150	2"	108
