SEMEM_XQ蒸汽暖风机

更新 2021-11-18   阅读   点赞

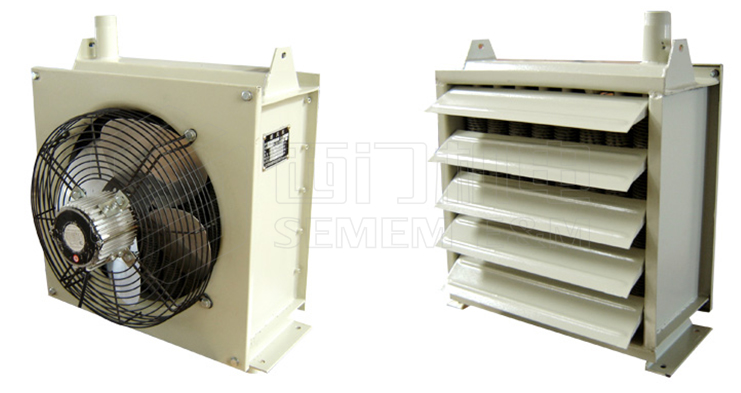

蒸汽暖风机,蒸气暖风机,XQ型蒸汽暖风机



一、XQ型蒸汽暖风机概述:

  1. XQ型蒸汽暖风机是我司吸收了国外的先进技术与制造工艺,在传统Q型暖风机的基础上成功研发的

      新型产品;

  2. 蒸汽暖风机采用了低噪音外转子轴流风机,钢制翅片管散热器及精美的百叶窗等部件组成;

  3. XQ型蒸汽暖风机结构紧凑合理、外形新颖美观;

  4.蒸汽暖风机热媒为饱和蒸汽;

  5.XQ型蒸汽暖风机适用于一般厂房、车间等大型建筑物循环采暖。



 蒸汽暖风机,蒸气暖风机,XQ型蒸汽暖风机



二、XQ型蒸汽暖风机技术参数:

型 号

风   量

(m3/h)

蒸气压力

(MPa)

散热量

(kw)

凝结水量

(kg/h)

进风温度

(℃)

出风温度

(℃)

噪 音

 dB(A)

风 速

(m/s)

XQ-40

2060

0.1

24.3

37.3

15

54

60

3.2

0.2

27.2

41.8

60

0.3

29.7

45.7

63

0.4

31.8

48.9

66

XQ-50

4150

0.1

40.8

62.6

15

54

60

3.45

0.2

44.4

68.2

60

0.3

48.4

74.4

63

0.4

51.4

78.9

66

XQ-70

7170

0.1

62.3

95.7

15

51

70

3.79

0.2

70.3

108

56

0.3

76.1

116.9

60

0.4

88

135.1

62

XQ-80

10100

0.1

107.5

165.1

15

56

70

4.1

0.2

120.9

185.7

61

0.3

131.3

201.7

65

0.4

139.5

214.2

68

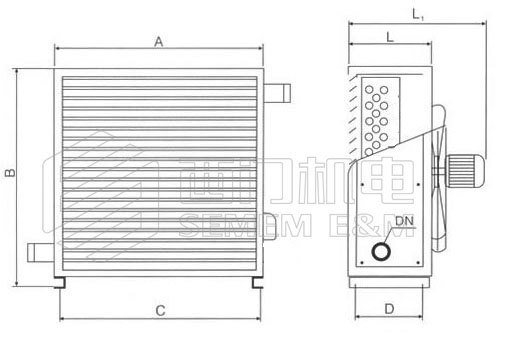

三、XQ型蒸汽暖风机安装尺寸:



 XQ蒸汽暖风机



型   号
A
B
C
D
L
L1
电机功
率( W )
重量
Kg
DN
XQ-40
500
520
500
180
230
~420
110
58
32
XQ-50
670
690
670
180
230
~440
185
80
32
XQ-70
840
860
840
180
230
~450
260
120
40
XQ-80
1000
1030
1000
180
230
~480
360
170
50



 四、XQ型蒸汽暖风机安装使用与维护

XQ蒸汽暖风机

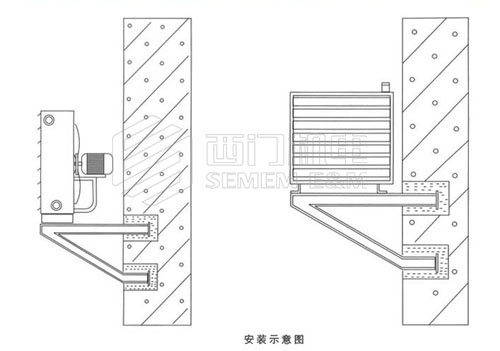

 1.  XQ型蒸汽暖风机可安装在墙体结构件上;

 2.  安装前应检查蒸汽暖风机的完好性;

 3.  XQ型蒸汽暖风机的冷凝水管路上要装有冷凝水排除器(疏水阀);

 4.  电动机接线应使风机叶轮按旋转标牌示意方向旋转;

 5.  蒸汽暖风机在使用之前、应仔细检查个连接处的紧固情况,如有松动,应立即紧固;

 6.  蒸汽暖风机每次工作之前,要排净翅片管散热器中的混合气体,预热5-10分钟再送风工作;

 7.  XQ型蒸汽暖风机停止工作后,应放净散热器中的冷凝水;

 8.  蒸汽暖风机需保持清洁,可用压缩空气吹除翅片管散热器及其它部位的灰尘;

 9.  蒸汽暖风机工作2-3年后,应立即清翅片管散热器的水管内腔,可用化学方法去除水垢;

10. XQ型蒸汽暖风机也可根据用户要求生产成防爆型蒸汽暖风机

11. 订货须知:

      XQ型蒸汽暖风机热媒接口可根据用户要求同侧连接、异侧连接、上下连接均可。
